RabbitMQ部署指南

YangeIT大约 13 分钟

RabbitMQ部署指南

1.单机部署

我们在Centos7虚拟机中使用Docker来安装。

1.1.下载镜像

方式一：在线拉取

docker pull rabbitmq:3.8-management

方式二：从本地加载

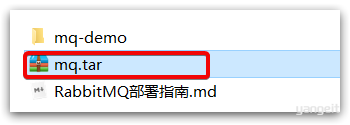

在课前资料已经提供了镜像包：

上传到虚拟机中后，使用命令加载镜像即可：

docker load -i mq.tar

1.2.安装MQ

执行下面的命令来运行MQ容器：

docker run \
 -e RABBITMQ_DEFAULT_USER=itcast \
 -e RABBITMQ_DEFAULT_PASS=123321 \
 -v mq-plugins:/plugins \
 --name mq \
 --hostname mq1 \
 -p 15672:15672 \
 -p 5672:5672 \
 -d \
 rabbitmq:3.8-management

2.安装DelayExchange插件

官方的安装指南地址为：https://blog.rabbitmq.com/posts/2015/04/scheduling-messages-with-rabbitmqopen in new window

上述文档是基于linux原生安装RabbitMQ，然后安装插件。

因为我们之前是基于Docker安装RabbitMQ，所以下面我们会讲解基于Docker来安装RabbitMQ插件。

2.1.下载插件

RabbitMQ有一个官方的插件社区，地址为：https://www.rabbitmq.com/community-plugins.htmlopen in new window

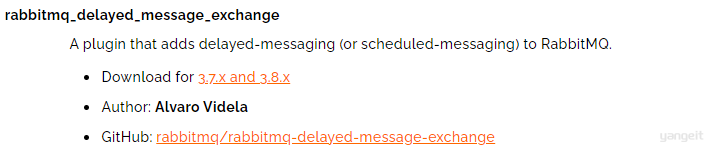

其中包含各种各样的插件，包括我们要使用的DelayExchange插件：

大家可以去对应的GitHub页面下载3.8.9版本的插件，地址为https://github.com/rabbitmq/rabbitmq-delayed-message-exchange/releases/tag/3.8.9这个对应RabbitMQ的3.8.5以上版本。open in new window

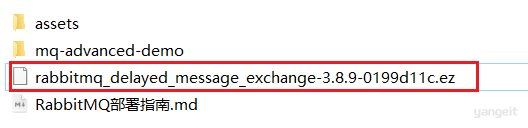

课前资料也提供了下载好的插件：

2.2.上传插件

因为我们是基于Docker安装，所以需要先查看RabbitMQ的插件目录对应的数据卷。如果不是基于Docker的同学，请参考第一章部分，重新创建Docker容器。

我们之前设定的RabbitMQ的数据卷名称为mq-plugins，所以我们使用下面命令查看数据卷：

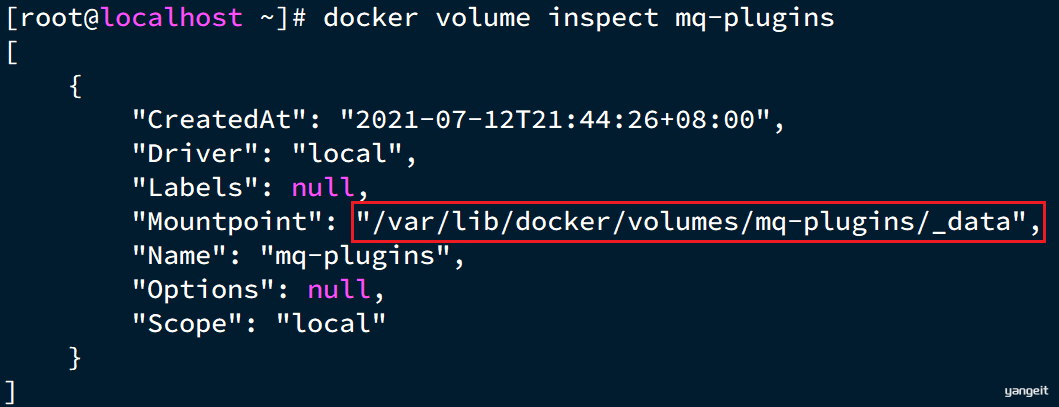

docker volume inspect mq-plugins

可以得到下面结果：

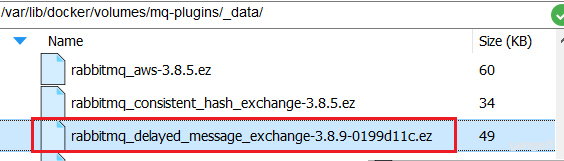

接下来，将插件上传到这个目录即可：

也可以使用cp命令

cp /volume1/docker/mqhaha/rabbitmq_delayed_message_exchange-3.8.9-0199d11c.ez /volume1/@docker/volumes/mq-plugins/_data/rabbitmq_delayed_message_exchange-3.8.9-0199d11c.ez

2.3.安装插件

最后就是安装了，需要进入MQ容器内部来执行安装。我的容器名为mq，所以执行下面命令：

执行时，请将其中的 -it 后面的mq替换为你自己的容器名.

docker exec -it mq bash

修该权限

chmod 777 /plugins/rabbitmq_delayed_message_exchange-3.8.9-0199d11c.ez

进入容器内部后，执行下面命令开启插件：

rabbitmq-plugins enable rabbitmq_delayed_message_exchange

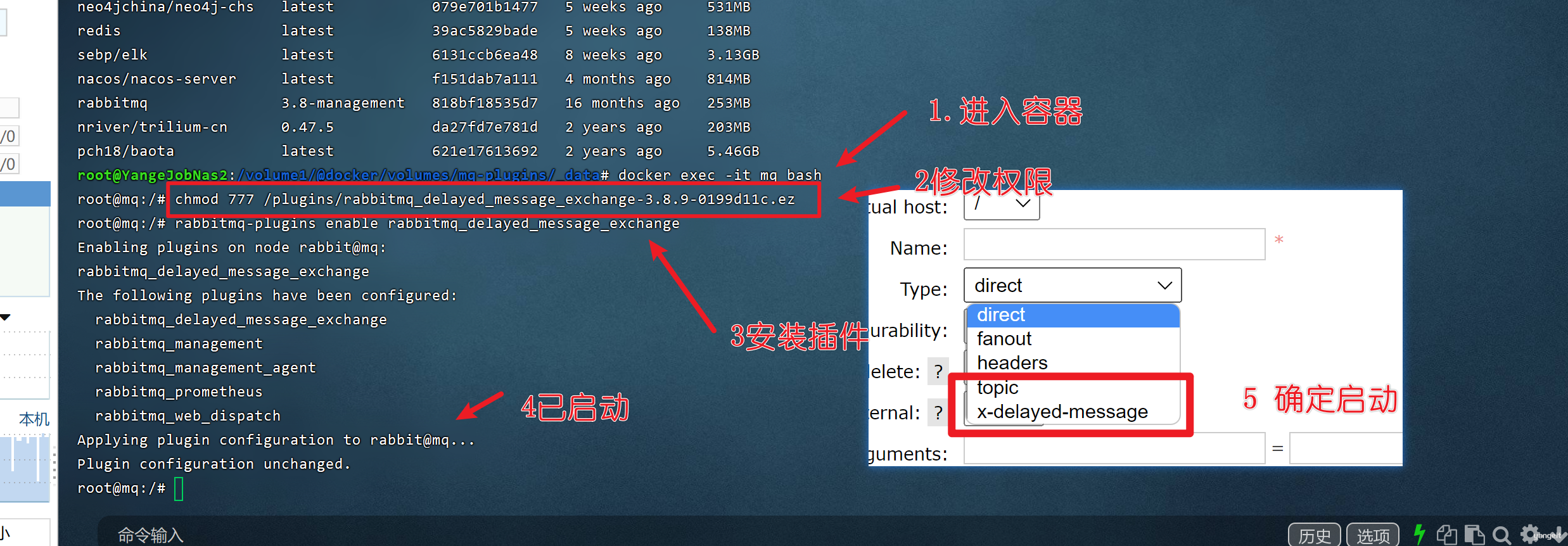

结果如下：

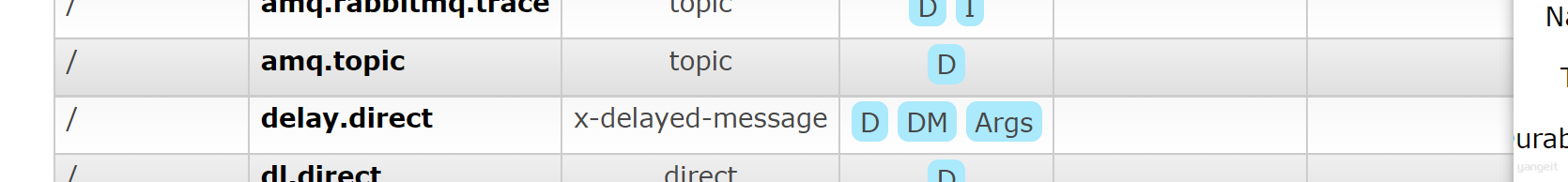

2.4.使用插件

3.集群部署

接下来，我们看看如何安装RabbitMQ的集群。

3.1.集群分类

集群分类

在RabbitMQ的官方文档中，讲述了两种集群的配置方式：

普通模式：普通模式集群不进行数据同步，每个MQ都有自己的队列、数据信息（其它元数据信息如交换机等会同步）。

例如我们有2个MQ：mq1，和mq2，如果你的消息在mq1，而你连接到了mq2，那么mq2会去mq1拉取消息，然后返回给你。如果mq1宕机，消息就会丢失。

镜像模式：与普通模式不同，队列会在各个mq的镜像节点之间同步，因此你连接到任何一个镜像节点，均可获取到消息。而且如果一个节点宕机，并不会导致数据丢失。不过，这种方式增加了数据同步的带宽消耗。

3.2.普通集群

普通集群

我们先来看普通模式集群，我们的计划部署3节点的mq集群：

主机名	控制台端口	amqp通信端口
my-rabbit1	15672 ---> 15672	5672 ---> 5672
my-rabbit2	15673 ---> 15672	5673 ---> 5672
my-rabbit3	15674 ---> 15672	5674 ---> 5672

集群中的节点标示默认都是：rabbit@[hostname]，因此以上三个节点的名称分别为：

rabbit@my-rabbit1
rabbit@my-rabbit2
rabbit@my-rabbit3

主机名字非常重要，直接可以用来通讯

如果之前配置启动了容器，可以删除接下来，停止并删除当前的mq容器，我们重新搭建集群。

docker rm -f mq

清理无用的数据卷

docker volume prune

提前准备 rabbitmq:3.8-management 镜像

依次执行下列命令,启动3个节点:

节点1

docker run -d --hostname my-rabbit1 --name rabbit1 -p 5672:5672 -p 15672:15672 -e RABBITMQ_ERLANG_COOKIE='rabbitcookie' rabbitmq:3.8-management

节点2


docker run -d --hostname my-rabbit2 --name rabbit2 -p 5673:5672 -p 15673:15672 -e RABBITMQ_ERLANG_COOKIE='rabbitcookie' --link rabbit1:my-rabbit1 rabbitmq:3.8-management

节点3

docker run -d --hostname my-rabbit3 --name rabbit3 -p 5674:5672 -p 15674:15672 -e RABBITMQ_ERLANG_COOKIE='rabbitcookie' --link rabbit1:my-rabbit1 --link rabbit2:my-rabbit2 rabbitmq:3.8-management

注意：由于Erlang节点间通过认证Erlang cookie的方式来允许互相通信，所以RABBITMQ_ERLANG_COOKIE必须设置为相同的。

启动完成之后，使用docker ps命令查看运行情况，确保RabbitMQ都已经启动。

内存节点和磁盘节点的选择：

每个RabbitMQ节点，要么是内存节点，要么是磁盘节点。
内存节点将所有的队列、交换器、绑定、用户等元数据定义都存储在内存中；而磁盘节点将元数据存储在磁盘中。
单节点系统只允许磁盘类型的节点，否则当节点重启以后，所有的配置信息都会丢失。
如果采用集群的方式，可以选择至少配置一个节点为磁盘节点，其余部分配置为内存节点，这样可以获得更快的响应。

所以本集群中配置节点1位磁盘节点，节点2和节点3位内存节点。

集群中的第一个节点将初始元数据代入集群中，并且无须被告知加入。而第2个和之后加入的节点将加入它并获取它的元数据。要加入节点，需要进入Docker容器，重启RabbitMQ。

设置节点1：

docker exec -it rabbit1 bash
rabbitmqctl stop_app
rabbitmqctl reset
rabbitmqctl start_app
exit

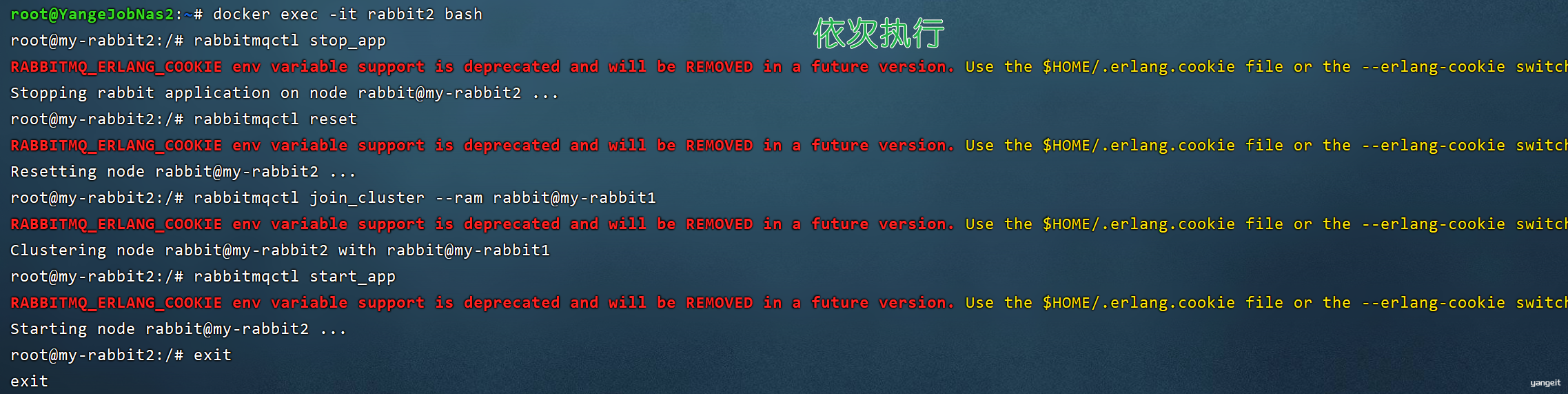

设置节点2：

docker exec -it rabbit2 bash
rabbitmqctl stop_app
rabbitmqctl reset
rabbitmqctl join_cluster --ram rabbit@my-rabbit1
rabbitmqctl start_app
exit

组成集群
rabbitmqctl join_cluster <clusternode> [--ram]
clusternode:表示要加入的接点
[–ram] 表示节点的存储模式，这个表示内存
[–disk] 表示磁盘存储模式

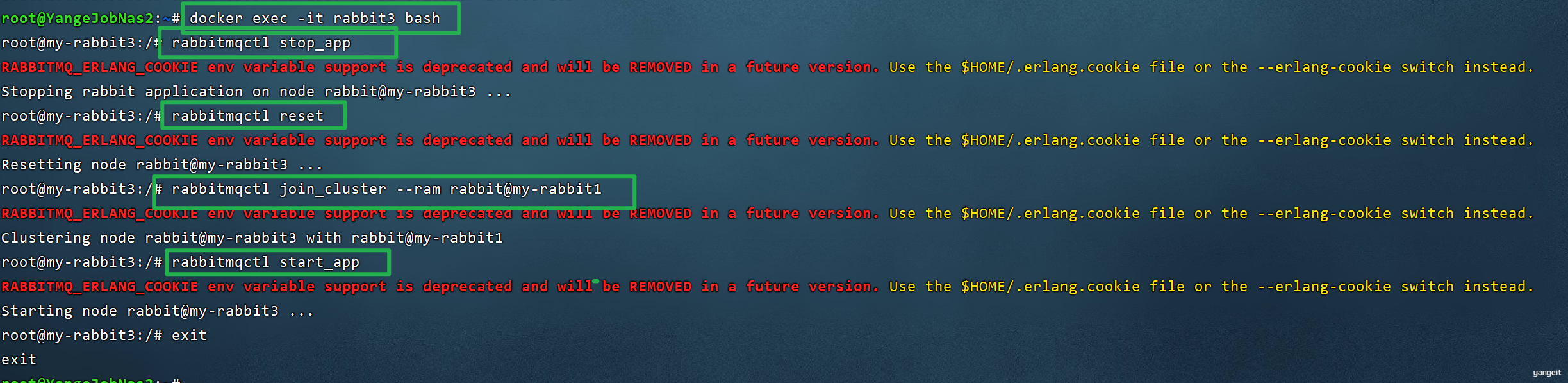

设置节点3：

docker exec -it rabbit3 bash
rabbitmqctl stop_app
rabbitmqctl reset
rabbitmqctl join_cluster --ram rabbit@my-rabbit1
rabbitmqctl start_app
exit

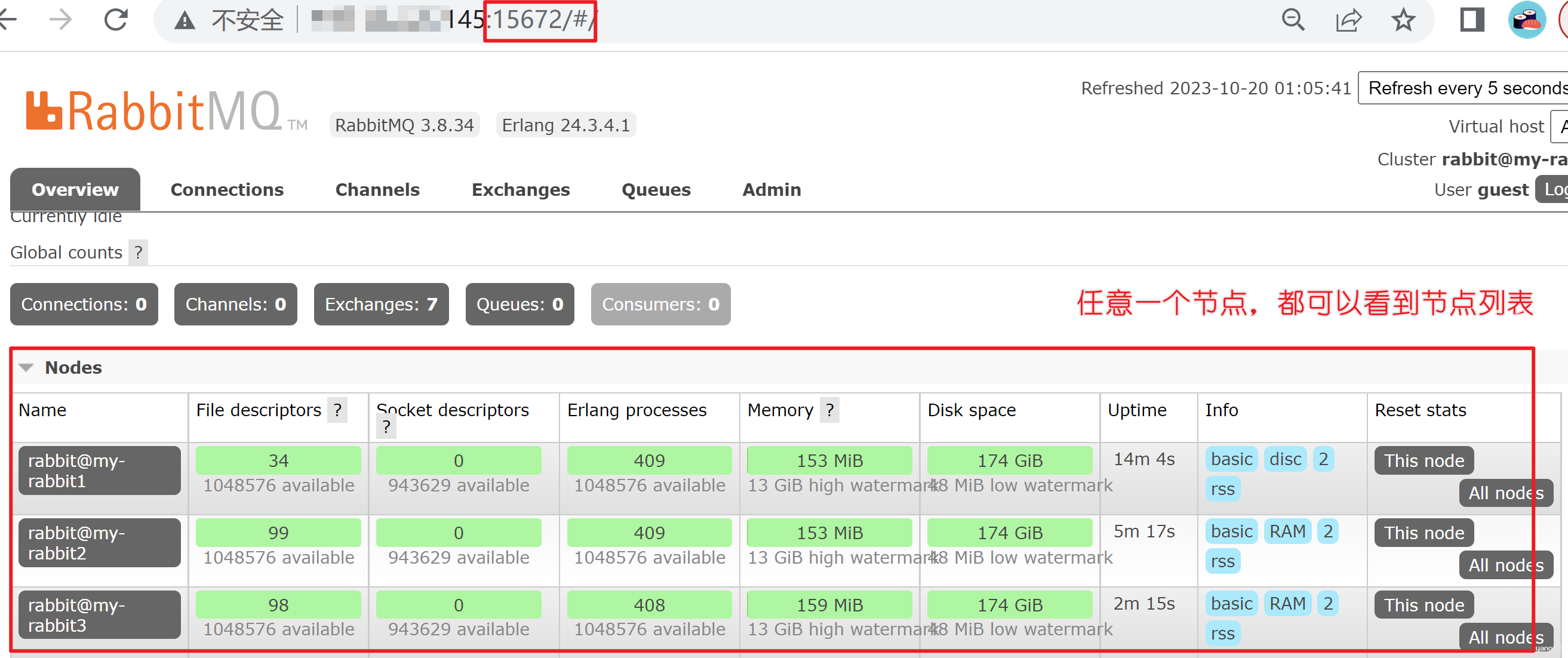

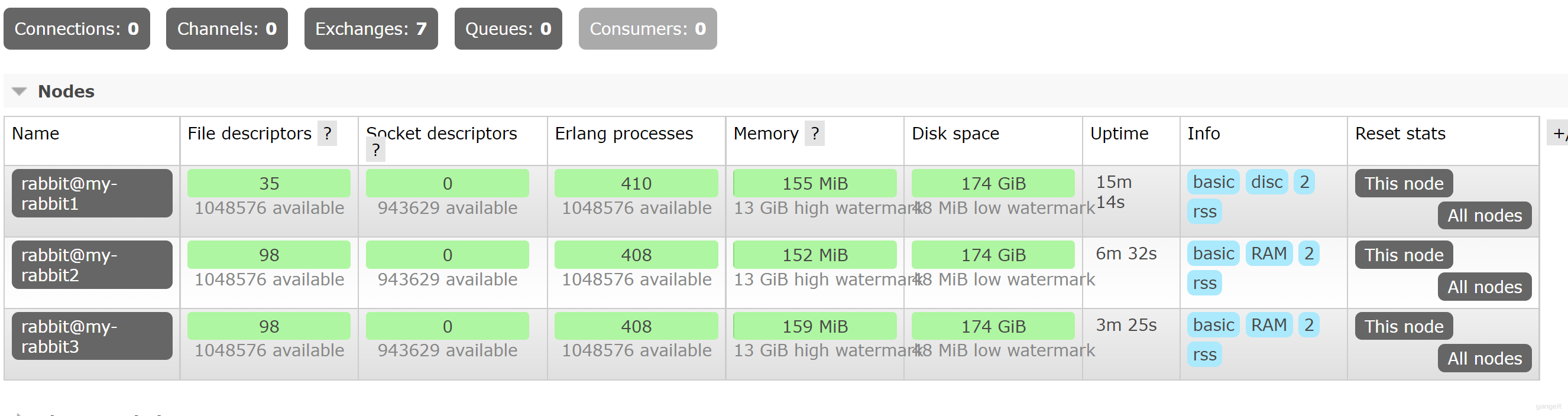

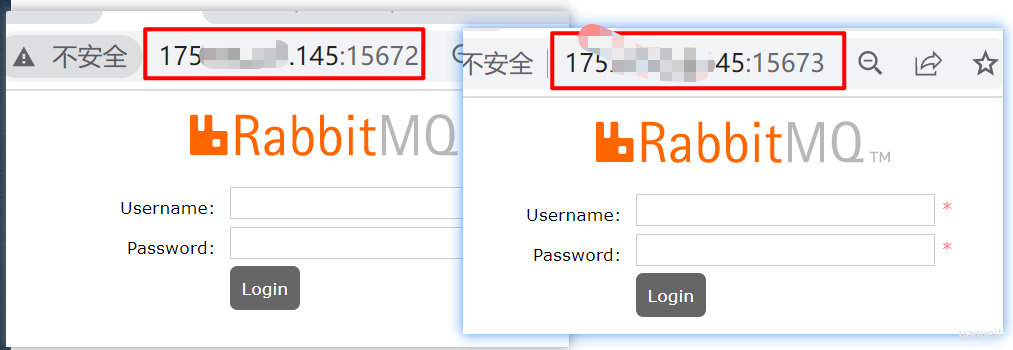

节点设置完成之后，在浏览器访问

服务器ip:15672、

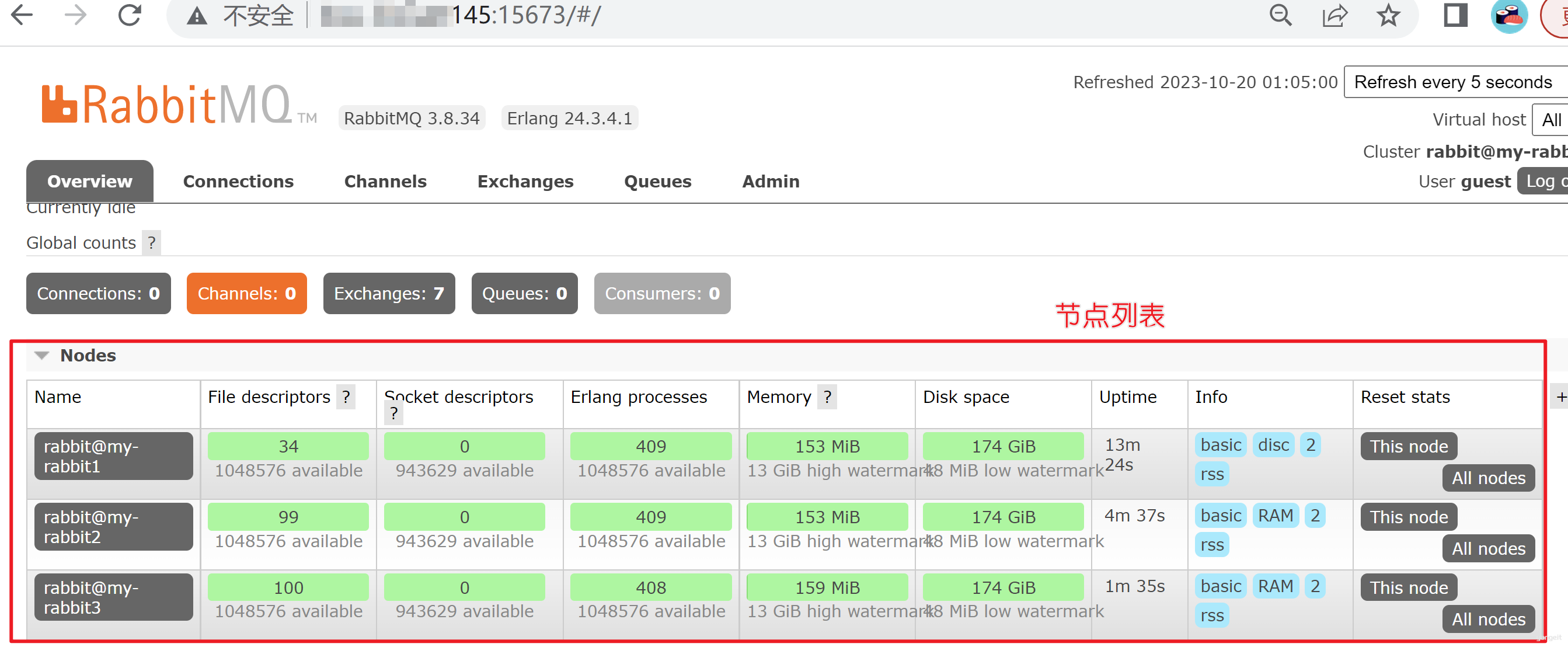

服务器ip:15673和
服务器ip:15674中任意一个，都会看到RabbitMQ集群已经创建成功 👇

5.测试

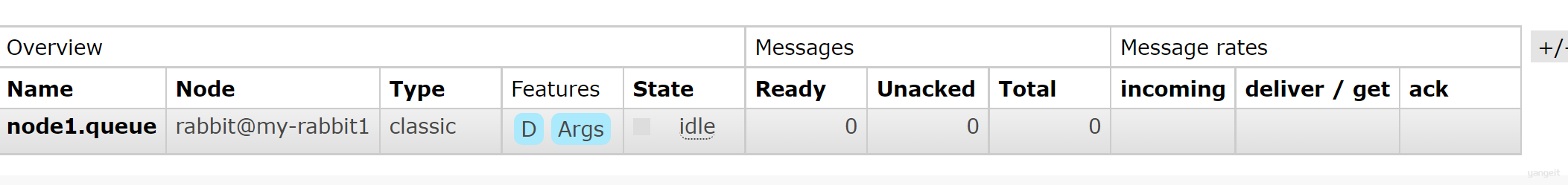

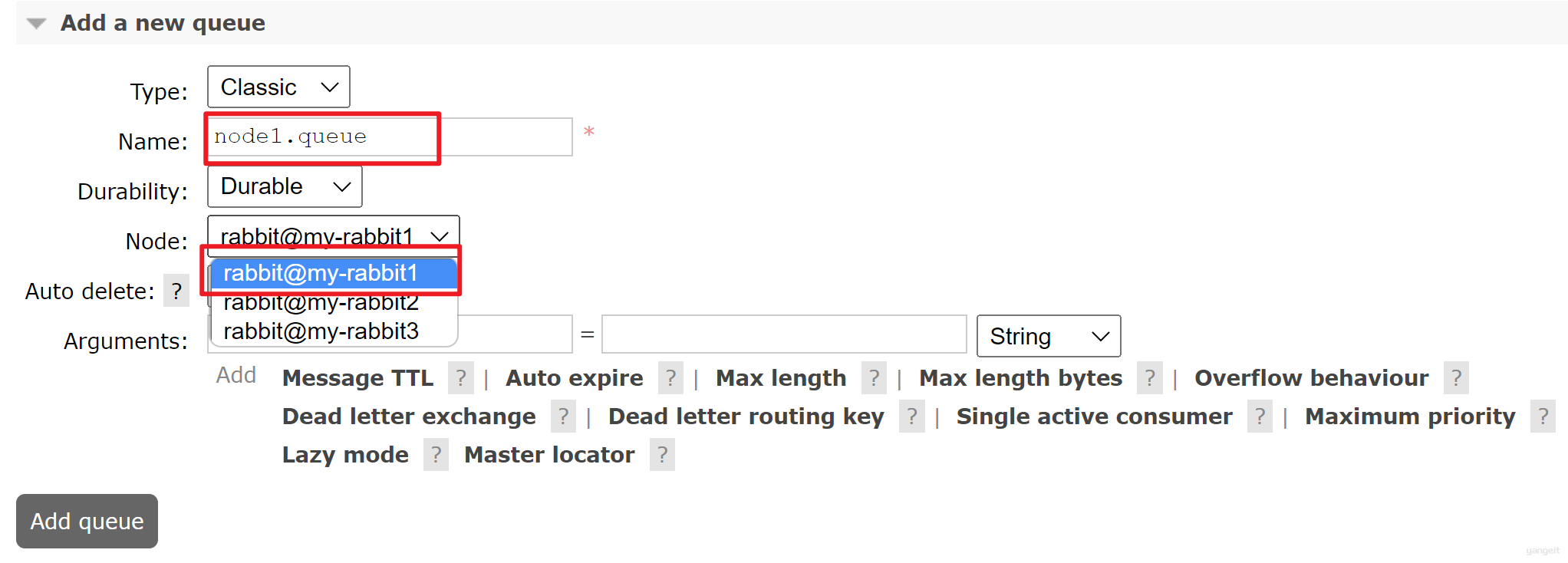

在my-rabbit1这个节点上添加一个队列：

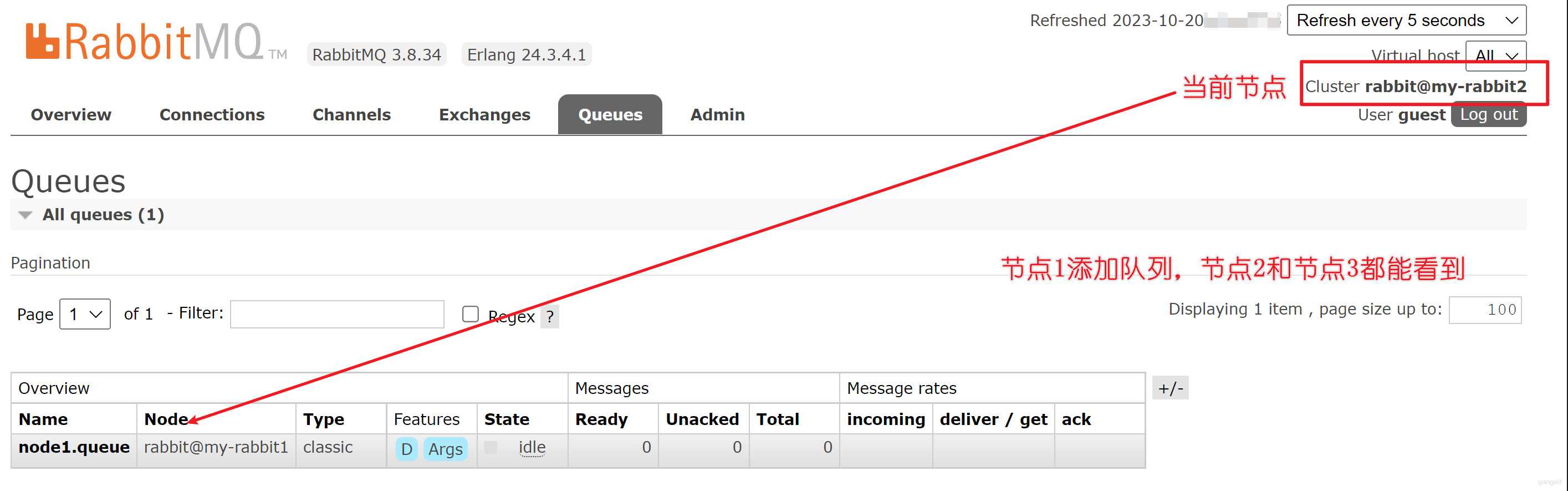

如图，在my-rabbit2和my-rabbit3两个控制台也都能看到：

5.1.数据共享测试

点击my-rabbit1这个队列，进入管理页面：

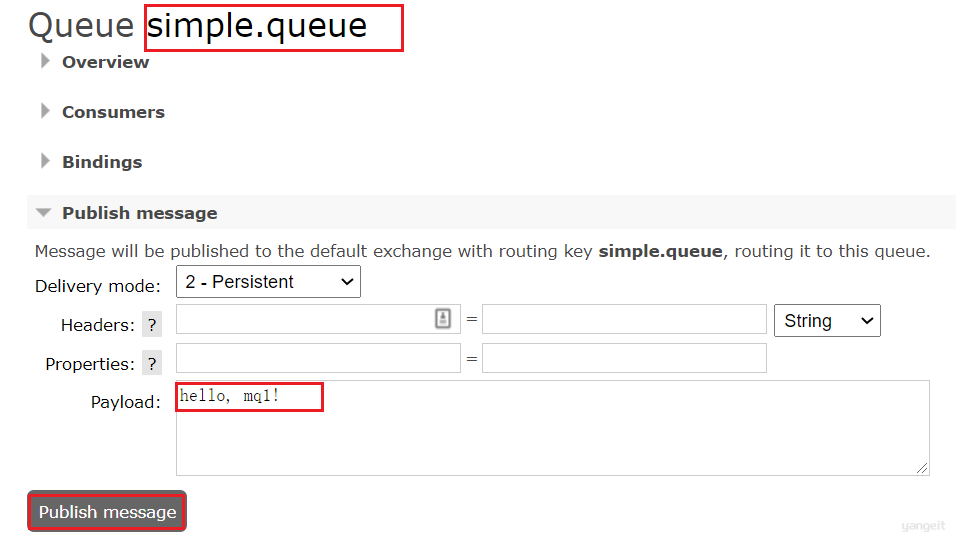

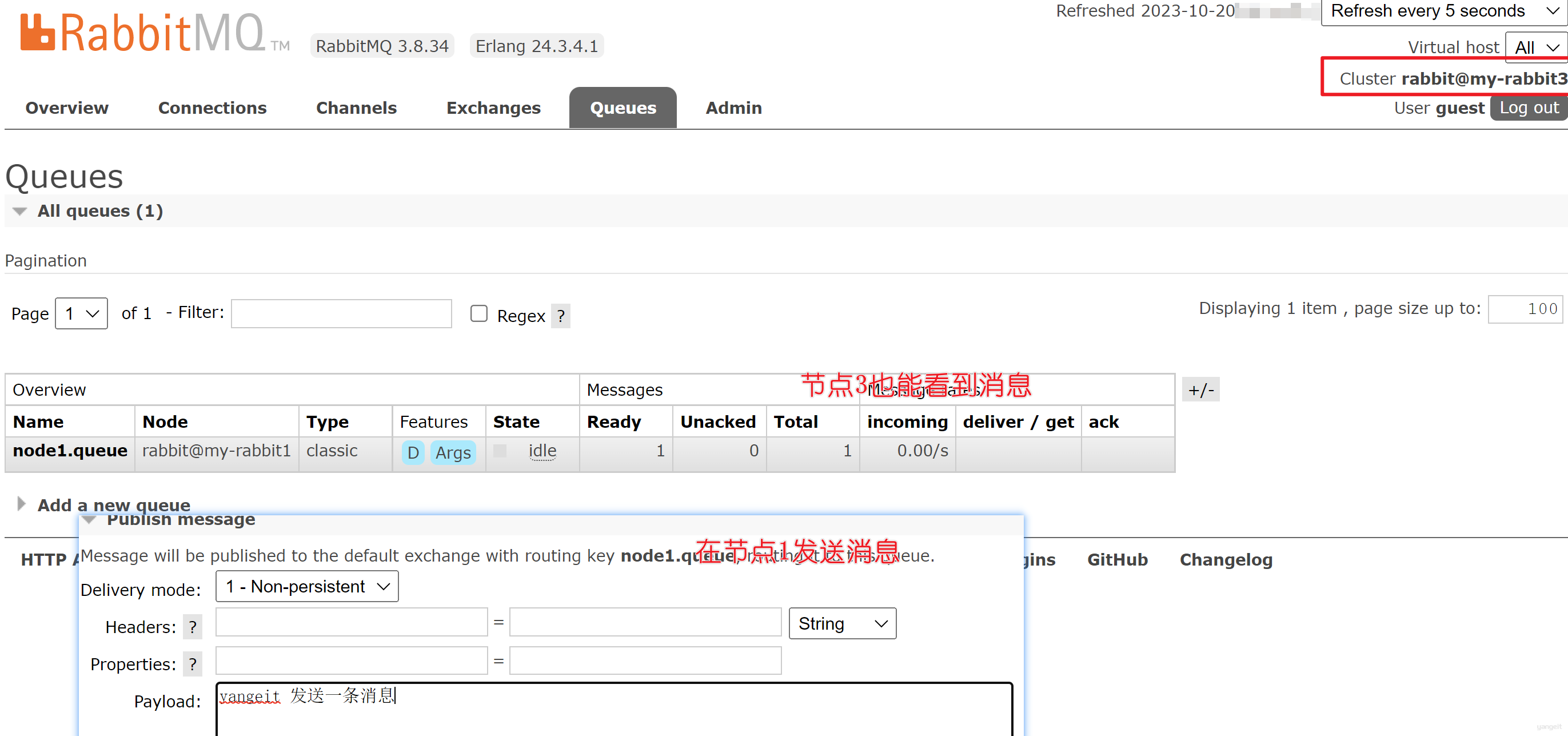

然后利用控制台发送一条消息到这个队列：

结果在my-rabbit2、my-rabbit3上都能看到这条消息：

5.2.可用性测试

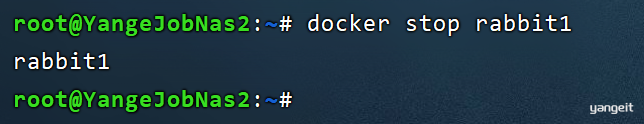

我们让其中一台节点my-rabbit1宕机：

docker stop my-rabbit1

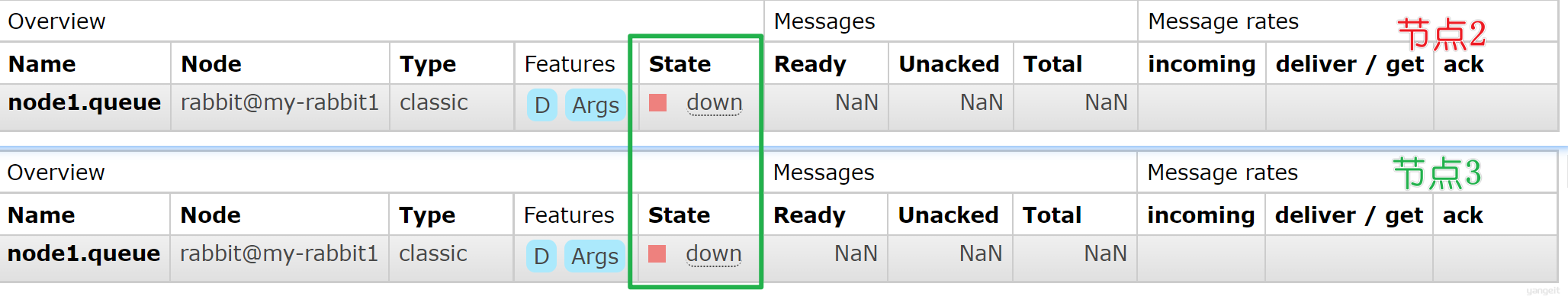

然后登录my-rabbit2或my-rabbit3的控制台，发现node1.queue也不可用了：

说明数据并没有拷贝到mq2和mq3。

3.3.镜像模式

镜像模式

在刚刚的案例中，一旦创建队列的主机宕机，队列就会不可用。不具备高可用能力。如果要解决这个问题，必须使用官方提供的镜像集群方案。

官方文档地址：https://www.rabbitmq.com/ha.htmlopen in new window

1.镜像模式的特征

默认情况下，队列只保存在创建该队列的节点上。而镜像模式下，创建队列的节点被称为该队列的主节点，队列还会拷贝到集群中的其它节点，也叫做该队列的镜像节点。

但是，不同队列可以在集群中的任意节点上创建，因此不同队列的主节点可以不同。甚至，一个队列的主节点可能是另一个队列的镜像节点。

用户发送给队列的一切请求，例如发送消息、消息回执默认都会在主节点完成，如果是从节点接收到请求，也会路由到主节点去完成。镜像节点仅仅起到备份数据作用。

当主节点接收到消费者的ACK时，所有镜像都会删除节点中的数据。

总结如下：

镜像队列结构是一主多从（从就是镜像）
所有操作都是主节点完成，然后同步给镜像节点
主宕机后，镜像节点会替代成新的主（如果在主从同步完成前，主就已经宕机，可能出现数据丢失）
不具备负载均衡功能，因为所有操作都会有主节点完成（但是不同队列，其主节点可以不同，可以利用这个提高吞吐量）

2. 镜像模式的配置

镜像模式的配置有3种模式：

ha-mode	ha-params	效果
准确模式exactly	队列的副本量count	集群中队列副本（主服务器和镜像服务器之和）的数量。count如果为1意味着单个副本：即队列主节点。count值为2表示2个副本：1个队列主和1个队列镜像。换句话说：count = 镜像数量 + 1。如果群集中的节点数少于count，则该队列将镜像到所有节点。如果有集群总数大于count+1，并且包含镜像的节点出现故障，则将在另一个节点上创建一个新的镜像。
all	(none)	队列在群集中的所有节点之间进行镜像。队列将镜像到任何新加入的节点。镜像到所有节点将对所有群集节点施加额外的压力，包括网络I / O，磁盘I / O和磁盘空间使用情况。推荐使用exactly，设置副本数为（N / 2 +1）。
nodes	node names	指定队列创建到哪些节点，如果指定的节点全部不存在，则会出现异常。如果指定的节点在集群中存在，但是暂时不可用，会创建节点到当前客户端连接到的节点。

代码操作

这里我们以rabbitmqctl命令作为案例来讲解配置语法。

语法示例：

1.exactly模式

exactly：精确地

rabbitmqctl set_policy ha-two "^two\." '{"ha-mode":"exactly","ha-params":2,"ha-sync-mode":"automatic"}'

rabbitmqctl set_policy：固定写法
ha-two：策略名称，自定义
"^two\."：匹配队列的正则表达式，符合命名规则的队列才生效，这里是任何以two.开头的队列名称
'{"ha-mode":"exactly","ha-params":2,"ha-sync-mode":"automatic"}': 策略内容
- "ha-mode":"exactly"：策略模式，此处是exactly模式，指定副本数量
- "ha-params":2：策略参数，这里是2，就是副本数量为2，1主1镜像
- "ha-sync-mode":"automatic"：同步策略，默认是manual，即新加入的镜像节点不会同步旧的消息。如果设置为automatic，则新加入的镜像节点会把主节点中所有消息都同步，会带来额外的网络开销

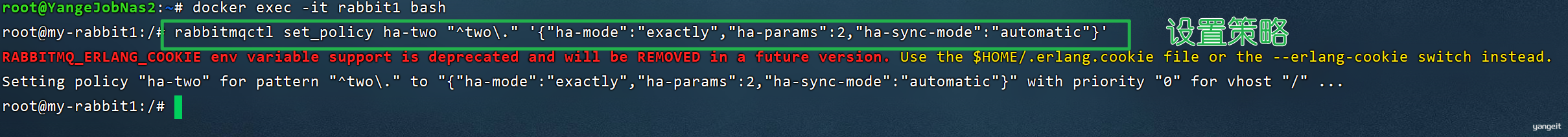

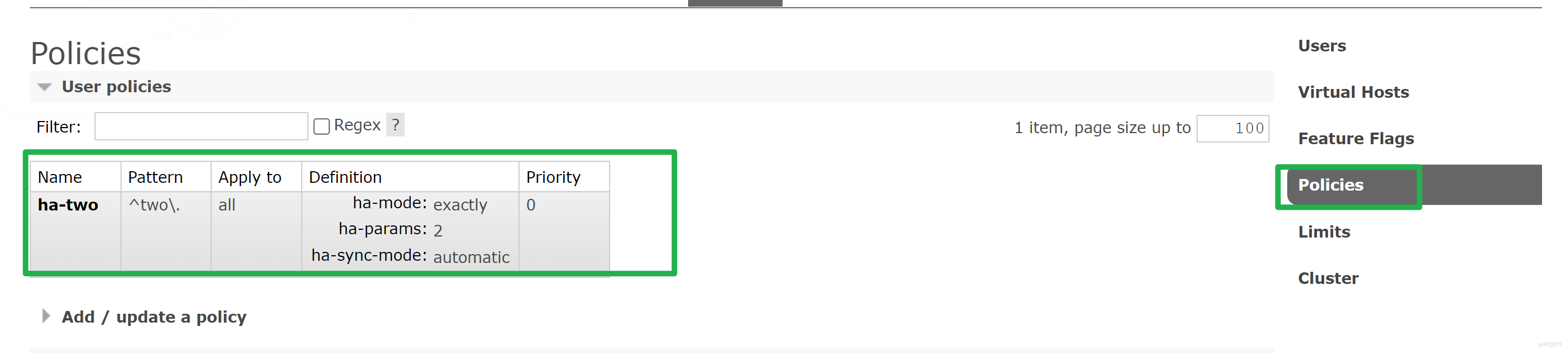

docker中任意一个节点配置

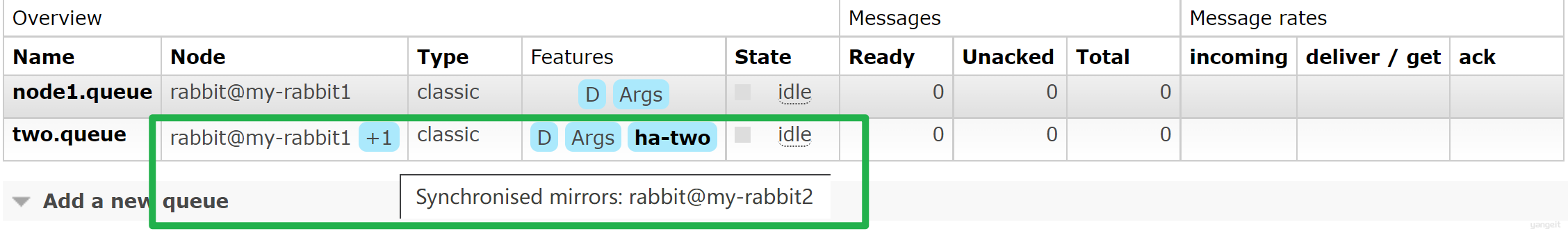

往镜像1添加队列，观察是否镜像

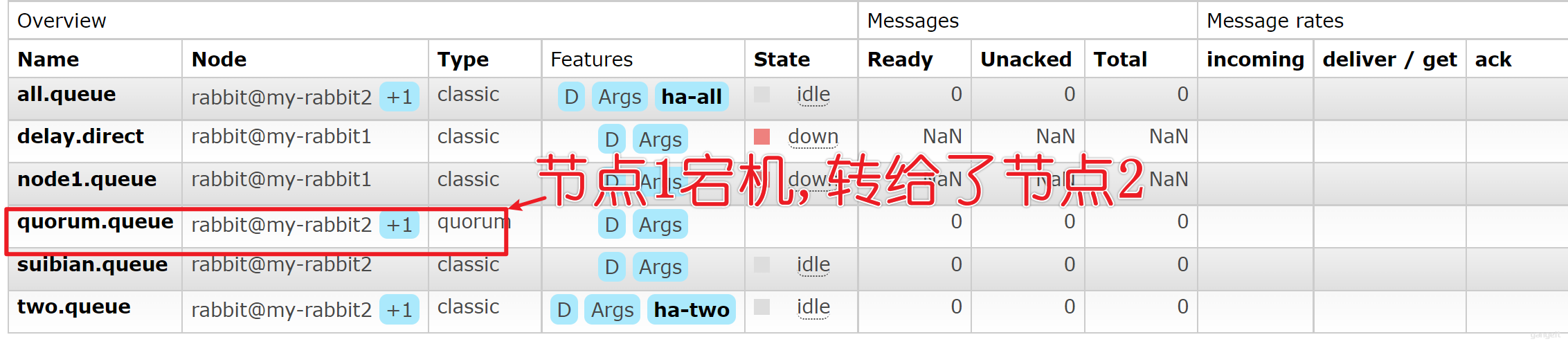

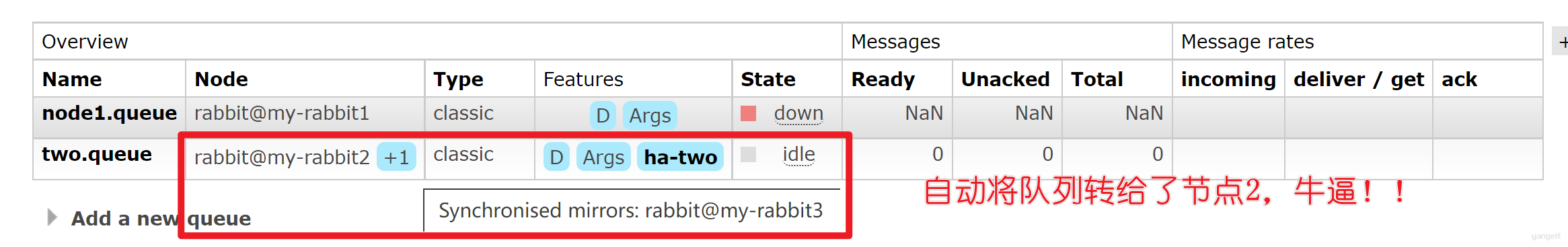

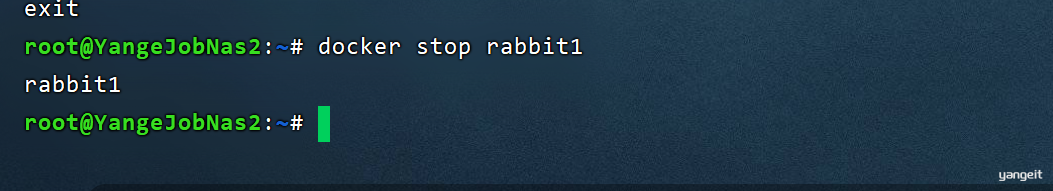

将节点一停止，观察是否可用

2.all模式

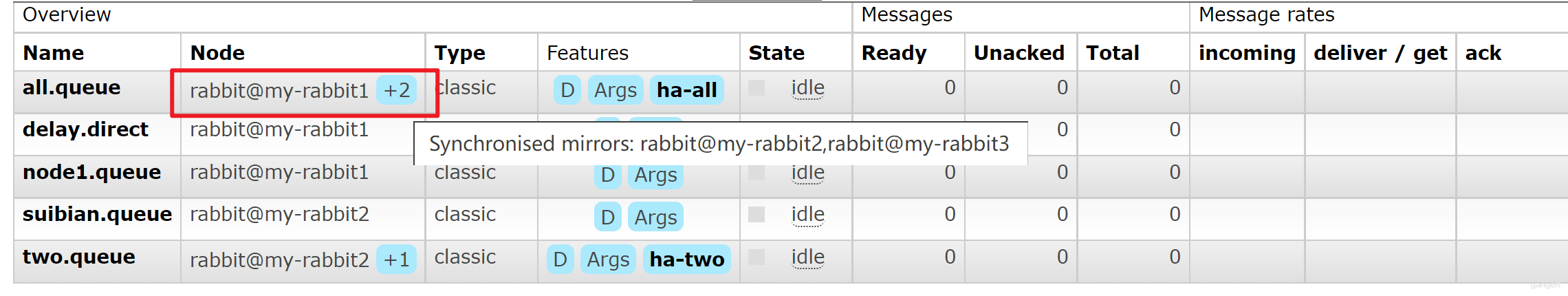

可以设置镜像队列，"^"表示匹配所有队列，即所有队列在各个节点上都会有备份。在集群中，只需要在一个节点上设置镜像队列，设置操作会同步到其他节点。

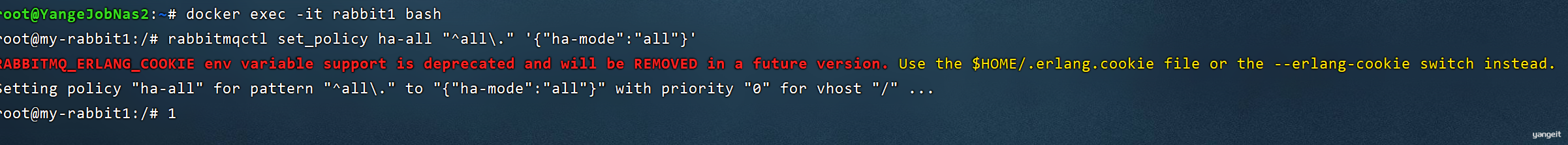

rabbitmqctl set_policy ha-all "^all\." '{"ha-mode":"all"}'

ha-all：策略名称，自定义
"^all\."：匹配所有以all.开头的队列名
'{"ha-mode":"all"}'：策略内容
- "ha-mode":"all"：策略模式，此处是all模式，即所有节点都会称为镜像节点

查看集群的状态:

rabbitmqctl cluster_status

3.nodes模式

rabbitmqctl set_policy ha-nodes "^nodes\." '{"ha-mode":"nodes","ha-params":["rabbit@nodeA", "rabbit@nodeB"]}'

rabbitmqctl set_policy：固定写法
ha-nodes：策略名称，自定义
"^nodes\."：匹配队列的正则表达式，符合命名规则的队列才生效，这里是任何以nodes.开头的队列名称
'{"ha-mode":"nodes","ha-params":["rabbit@nodeA", "rabbit@nodeB"]}': 策略内容
- "ha-mode":"nodes"：策略模式，此处是nodes模式
- "ha-params":["rabbit@mq1", "rabbit@mq2"]：策略参数，这里指定副本所在节点名称

3.4 仲裁队列

仲裁队列

从RabbitMQ 3.8版本开始，引入了新的仲裁队列，他具备与镜像队里类似的功能，但使用更加方便。

代码操作

1.添加仲裁队列

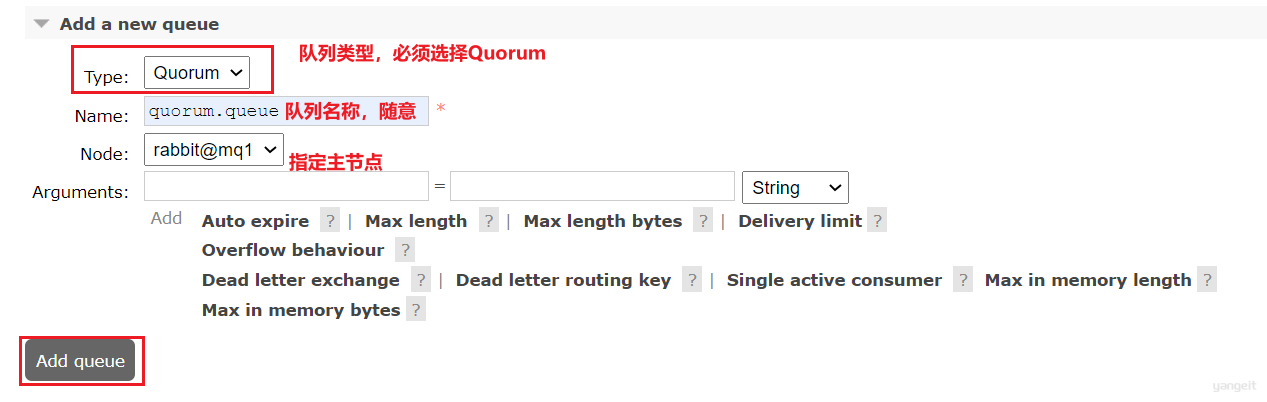

在任意控制台添加一个队列，一定要选择队列类型为Quorum类型。

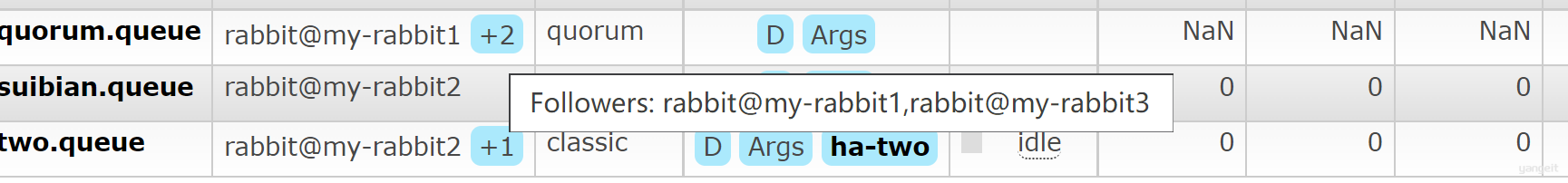

在任意控制台查看队列：

可以看到，仲裁队列的 + 2字样。代表这个队列有2个镜像节点。

因为仲裁队列默认的镜像数为5。如果你的集群有7个节点，那么镜像数肯定是5；而我们集群只有3个节点，因此镜像数量就是3.

2.测试

可以参考对镜像集群的测试，效果是一样的。
